整流格栅是SCR烟气脱硝系统中的 “无声的守护者” 和 “流场建筑师” 。它的性能直接决定了核心设备（喷氨格栅和催化剂）能否高效、安全、长期地工作。

SCR反应器烟道整流格栅全面解析

一、 定义与核心作用

• 定义：整流格栅，也称为均流格栅或静态混合器，是安装在SCR反应器上下游烟道内，由一系列按特定规则排列的固定叶片组成的装置。

• 核心作用：优化和均匀化烟气流场。具体来说，它要实现三个核心目标：

  1. 速度场均匀：确保进入催化剂层的烟气速度分布均匀。

  2. 流向引导：使烟气以尽可能垂直的角度冲击催化剂表面。

  3. 混合增强：促进喷氨格栅（AIG） 喷出的氨与烟气中的NOx充分混合。

二、 为什么需要整流格栅？（必要性）

锅炉出来的烟气经过省煤器、可能的空间弯头、变径管后，进入SCR反应器烟道时，流场非常复杂，通常存在：

• 大尺度涡流和死角区。

• 速度分布不均，烟道中心速度高，边壁速度低。

• 气流方向与催化剂平面不垂直，形成倾斜冲击。

如果这种不均匀的流场直接进入催化剂层，会导致：

1. 催化剂局部磨损：高速区域催化剂磨损加剧，缩短寿命。

2. 催化剂局部堵塞：低速区域容易积灰。

3. 脱硝效率下降：部分区域流速过快，烟气与催化剂接触时间（停留时间）不足，反应不充分；部分区域氨浓度不足。

4. 氨逃逸急剧升高：流场不均直接导致AIG喷氨难以匹配，部分区域氨过量却无法反应，穿过催化剂后形成氨逃逸，并在下游空预器冷凝成硫酸氢铵（ABS），造成严重堵塞和腐蚀，这是热电厂最头疼的问题之一。

因此，整流格栅是保证SCR系统“安、稳、长、满、优”运行的前提。

三、 工作原理

整流格栅通过其物理结构，对烟气产生阻力、导流和分割作用：

• 分割与导流：格栅的叶片将大尺度的不均匀流场分割成无数个小尺度的流股。

• 动量交换：高速气流区域的流体受到叶片的阻挡，动能减小；同时，流体被迫向低速区域流动。

• 消除涡流：叶片破坏了大规模旋涡的结构，将其能量耗散。

• 方向校正：通过叶片的倾斜角度，将倾斜入射的烟气调整为垂直流向催化剂。

简单比喻：它就像一个“梳子”，把杂乱无章的“头发”（烟气）梳理得整整齐齐、方向一致。

四、 关键设计参数与类型

1. 叶片形式：

   • 平板型：结构简单，成本低，主要用于导流，混合效果稍差。

   • 翼型/机翼型：流线型设计，阻力小，不易积灰，性能优越，应用广泛。

   • 百叶窗型：混合效果强，常与AIG配合使用，但阻力较大。

2. 安装位置：

   • AIG上游格栅：主要作用是均流，为AIG提供一个稳定的流场环境，使其喷氨更精准。

   • AIG下游格栅：主要作用是增强混合，促进氨与烟气的湍流混合。有时会与AIG集成在一起。

   • 催化剂上游格栅：这是最关键的一级，位于AIG之后、催化剂之前，其最终任务是确保进入催化剂的流场在速度和方向上都达到最优。

3. 设计参数：

   • 格栅开孔率：开口总面积与烟道截面积之比。影响阻力和均流效果。

   • 叶片间距与高度：根据烟道尺寸和流场模拟结果确定。

   • 叶片角度：根据计算流体动力学（CFD）模拟进行优化设计。

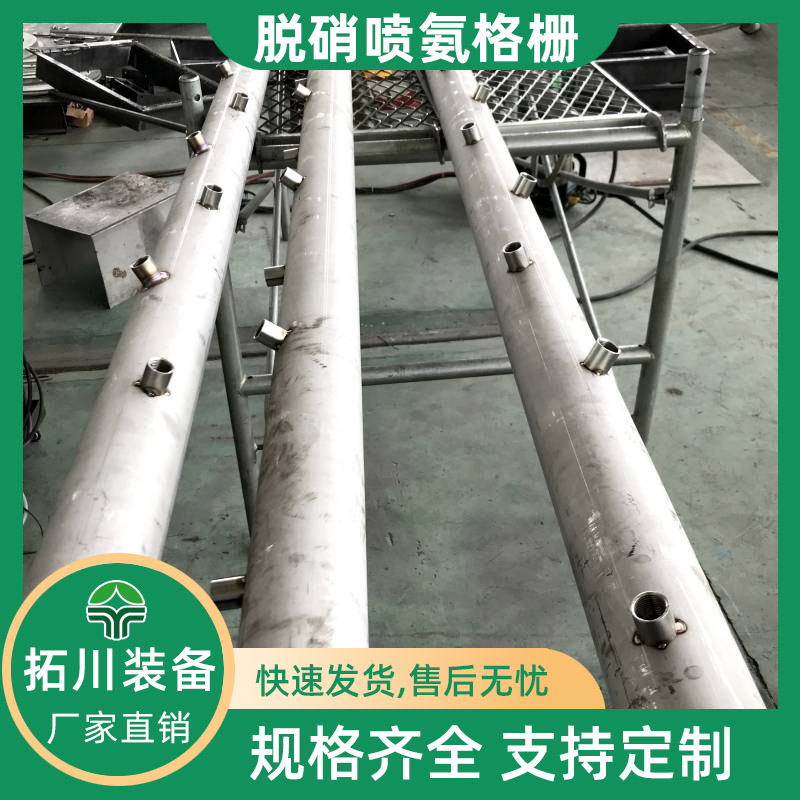

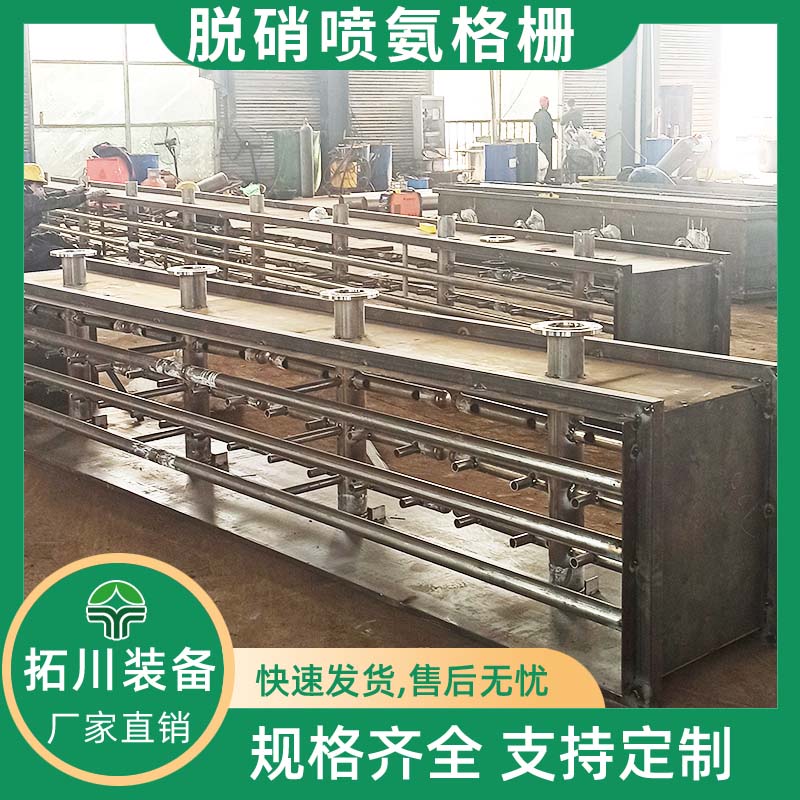

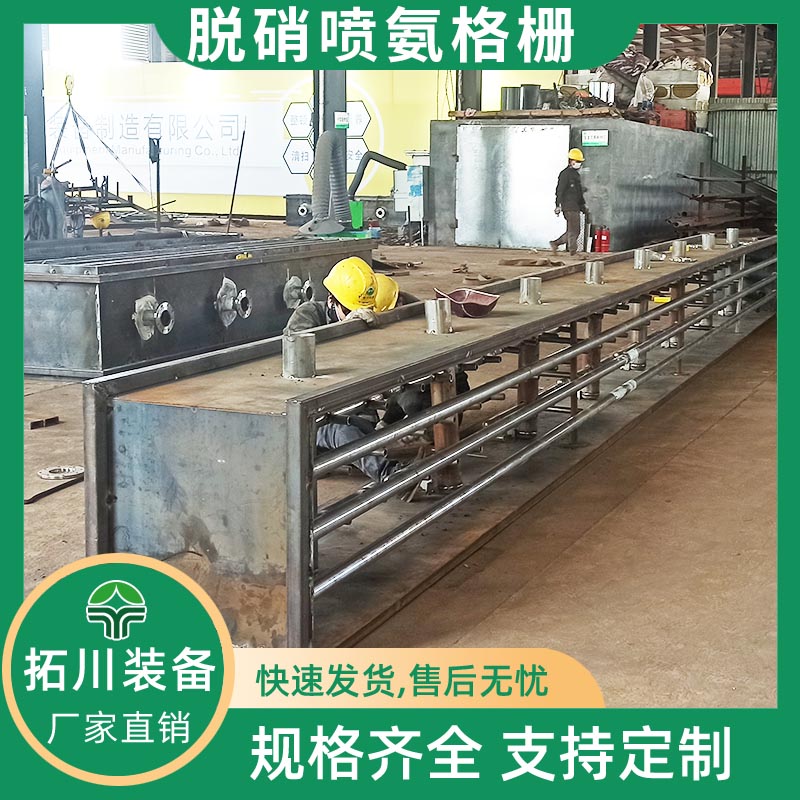

五、 与喷氨格栅（AIG）的协同关系

这是一个非常重要的概念：

• 整流格栅是“基础”：它创造一个均匀的“舞台”（流场）。

• 喷氨格栅是“演员”：在这个均匀的舞台上进行“精准表演”（喷氨）。

如果舞台本身是倾斜和不平的（流场不均），再优秀的演员也无法表演好。因此，整流格栅的性能是AIG实现精准喷氨的前提。

六、 运行中的关键问题

1. 积灰与堵塞：这是最常见的问题。烟气中的飞灰会在格栅叶片背面，特别是静止区域沉积。

   • 影响：改变格栅的流通特性，破坏其均流效果，导致系统性能逐渐恶化。

   • 对策：

     • 优化设计：采用防积灰的翼型叶片，避免平直结构和死角。

     • 安装吹灰器：在格栅上游设置声波吹灰器或蒸汽吹灰器，定期吹扫。

     • 设置清灰孔：在烟道壁上开设人孔门，便于停机检修时人工清理。

2. 磨损：高速烟气携带的飞灰会对叶片造成冲蚀磨损。

   • 对策：在叶片前缘加装防磨片或采用耐磨材料。

3. 腐蚀：在低温启动或负荷波动时，如果烟气温度低于酸露点，可能导致酸性腐蚀。

   • 对策：选用耐腐蚀材料（如耐酸不锈钢）。

七、 设计与验证：CFD模拟的重要性

现代SCR系统的整流格栅绝不是简单的“插几块板”，其设计高度依赖于计算流体动力学（CFD）模拟。

• 过程：工程师首先建立SCR反应器烟道的三维模型，然后通过CFD软件模拟不加格栅时的原始流场，找出问题区域。接着，设计多种格栅方案进行模拟优化，直到模拟结果显示催化剂入口面的速度分布相对标准偏差（Cv值） 和气流角度达到设计标准（通常Cv值要求<10%~15%）。

• 冷态模化试验：对于重要项目，在CFD模拟后，还会进行按比例缩小的物理模型试验，以验证CFD结果和格栅设计的可靠性。

总结

对于燃煤热电厂的SCR系统而言，烟道整流格栅是一个至关重要的内部构件。它通过其精妙的物理结构，将混乱的烟气梳理整齐，为后续的精准喷氨和高效催化反应创造了不可或缺的公平条件。投资一个优秀且可靠的整流格栅设计，是避免长期运行中氨逃逸高、催化剂非正常磨损/堵塞、空预器堵塞等一系列“顽疾”的最经济、最有效的措施。
